TiKV的BatchSystem

BatchSystem是TiKV实现multi-raft的基石，本文介绍BatchSystem的实现。BatchSystem本身是一个抽象出来的通用的模块，不牵涉业务逻辑（multi-raft），方便单独介绍。

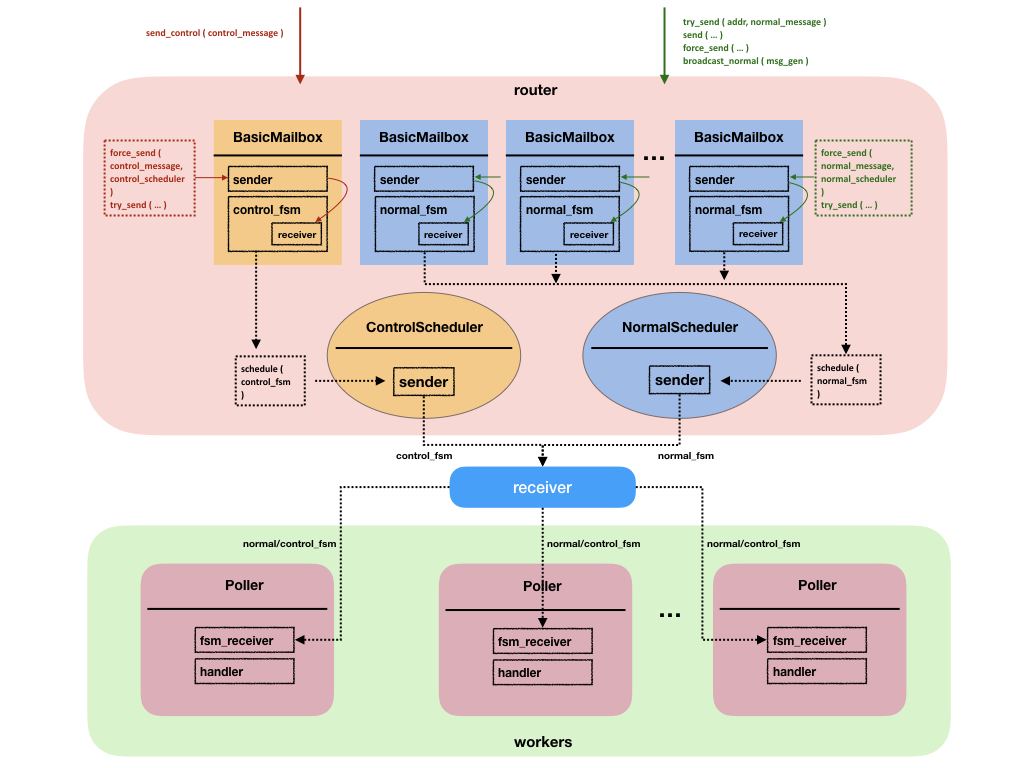

总体结构 (1)

Fsm、BasicMailbox与Scheduler (2)

Fsm是一个trait，由业务逻辑来实现。Fsm的运转是靠Message来驱动的，所以就有了BasicMailbox。一个Fsm和一个BasicMailbox绑定：BasicMailbox用于接收驱动Fsm的Message；Fsm是发到BasicMailbox的Message的owner。

pub struct BasicMailbox<Owner: Fsm> {
    sender: mpsc::LooseBoundedSender<Owner::Message>,
    state: Arc<FsmState<Owner>>,
}

其中sender提供发送Message的功能，state里面实际上包裹了一个Fsm（除了Fsm本身还包含Fsm的状态）。可以从BasicMailbox中把Fsm拿出来（take_fsm函数），也可以还回去（release函数）。

当需要驱动Fsm的时候，就通过以下两个函数向关联的BasicMailbox发一个Message：

impl<Owner: Fsm> BasicMailbox<Owner> {
    pub fn force_send<S: FsmScheduler<Fsm = Owner>>(
        &self,
        msg: Owner::Message,
        scheduler: &S,
    ) -> Result<(), SendError<Owner::Message>> {...}

    pub fn try_send<S: FsmScheduler<Fsm = Owner>>(
        &self,
        msg: Owner::Message,
        scheduler: &S,
    ) -> Result<(), TrySendError<Owner::Message>> {...}
}

发送到BasicMailbox的Message立即驱动Fsm吗？不是的，Fsm经过调度，才能最终被Message驱动。这也是force_send和try_send的第二个参数的用途。这两个函数是这样工作的：把msg放入sender；把Fsm从BasicMailbox里拿出来，扔给Scheduler，这时Fsm处于NOTIFYSTATE_NOTIFIED状态（调度之前，Fsm在BasicMailbox中的时候处于NOTIFYSTATE_IDLE状态。将来，Fsm被Message之后就会被还回BasicMailbox，那时又回到NOTIFYSTATE_IDLE状态。

Scheduler里面包含一个channel的发送端。当BasicMailbox接收到一个Message的时候，就把对应的Fsm扔到这个channel里。下文再说channel的接收端以及如何消费里面的Fsm。

Router (3)

Router包含上文介绍过的3个组件：

• BasicMailbox: 一个Control BasicMailbox和若干个Normal BasicMailbox。Router提供的接口是：向Control BasicMailbox或某个（由参数addr指定）Normal BasicMailbox发送一个Message；除此之外，还有广播，即向把Message发给所有BasicMailbox；
• Fsm: 每个BasicMailbox都关联一个Fsm，即有一个Control Fsm和若干个Normal Fsm；
• Scheduler: 一个Control Scheduler和一个Normal Scheduler；当一个Message发到一个BasicMailbox的时候，就把对应的Fsm拿出来，让Scheduler调度（即放进Scheduler的channel里）；

Poller与PollHandler (4)

前文说过，每个Scheduler有一个channel，有Message发给一个Fsm（发送到其关联的BasicMailbox）的时候，Fsm就被放进channel。Poller就是这个channel的消费者：

struct Poller<N: Fsm, C: Fsm, Handler> {
    router: Router<N, C, NormalScheduler<N, C>, ControlScheduler<N, C>>,
    fsm_receiver: channel::Receiver<FsmTypes<N, C>>,
    handler: Handler,
    max_batch_size: usize,
}

其中fsm_receiver就是channel的接收端。一个Poller就是一个线程，线程中运行Poller::poll()函数。这个函数是一个大循环，每一轮都是从fsm_receiver中接收一批Fsm（可能是Control Fsm也可能是Normal Fsm，这些Fsm上有Message），由结构体Batch表示，然后处理它们。BatcySystem的名字就来源于此：一次接收并处理一批Fsm。详细点说：

• 上面router里有$M$个Fsm/BasicMailbox（在TiKV中，一个region对应一个Normal Fsm/BasicMailbox，此外还有一个Control Fsm/BasicMailbox）；
• 下面线程池里有$N$个Poller；
• 当一个Fsm（无论Normal Fsm还是Control Fsm）的BasicMailbox接收到Message的时候，这个Fsm就被Scheduler发给线程池去处理；
• 每个线程（Poller::pool()）一次拿一批Fsm来处理，处理完之后再还给BasicMailbox（等BasicMailbox再接收到Message的时候，再处理）；

注意，这里面有两个消息通道：

• 1. Fsm被发往Poller的消息通道：发送端在Scheduler里，接收端在Poller里；
• 2. Message被发往Fsm的消息通道：发送端在BasicMailbox里，接收端在Fsm里（PeerFsm和StoreFsm的receiver）；

如上所述，Poller::poll()的主要工作是从fsm_receiver中接收一批Fsm并处理它们。但，处理的逻辑是业务层的事，所以这里由一个trait（PollHandler）表示处理逻辑。由于fsm_receiver接收到的既有Control Fsm也有Normal Fsm，所以PollHandler定义了handle_control和handle_normal接口。

pub trait PollHandler<N, C> {
    fn begin(&mut self, batch_size: usize);
    fn handle_control(&mut self, control: &mut C) -> Option<usize>;
    fn handle_normal(&mut self, normal: &mut N) -> Option<usize>;
    fn end(&mut self, batch: &mut [Box<N>]);
    //......
}

Poller接收到一批Fsm之后：

• 调用begin()；
• 对每个Fsm调用handle_control()或handle_normal()；
• 调用end()；

这些都是业务层实现的。可以想象，业务层实现handle_normal()或handle_control()的时候，应该是从Fsm接收Message，处理它，驱动Fsm。

BatchSystem (5)

BatchSystem就是把上述东西组合起来，其spawn函数的工作就是创建$N$个Poller实例，并启动线程。

小结 (6)

本文梳理一下BatchSystem的逻辑，后文就不用再陷入这些细节，聚焦于TiKV的业务逻辑：一个消息发给一个PeerFsm或StoreFsm的时候，直接去看对应的PollHandler实现即可。
