PyTorch 自动求导：从计算图、链式法则到三个 backward 规则。

计算图 (1)

PyTorch 会记录下来 tensor 的计算过程，也就是保留计算图（有向无环图DAG, Directed Acyclic Graph）。

假如：

模型函数：$f_{\boldsymbol{\theta}}(\boldsymbol{x})$；$\boldsymbol{\theta} = \begin{bmatrix} \theta_1, \theta_2, \theta_3, \dots \theta_m \end{bmatrix}^T$，$m$ 个参数。
损失：MSE (Mean Square Error)；
一个 Batch 包含 $B$ 条训练数据：$(\boldsymbol{x}^i, y^i)$，$i = 1, 2, \dots, B$；

那么，损失函数就是：

$$
L_{\boldsymbol{\theta}} = \frac{1}{B}\sum\limits_{i=1}^{B} (f_{\boldsymbol{\theta}}(\boldsymbol{x}^i) - y^i)^2
$$

注意：$L_{\boldsymbol{\theta}}$ 中只有 ${\boldsymbol{\theta}}$ 是未知数；$\boldsymbol{x}^i$ 和 $y^i$ 都是训练数据；

函数 $f$ 非常复杂，包含很多激活函数。而且对于深度学习，激活函数还会发生嵌套（展开的话，下一层嵌套上一层）。所以，想要把 $L_{\boldsymbol{\theta}}$ 展开成关于 $\theta_1, \theta_2, \dots, \theta_m$ 的独立项是不可能的，PyTorch 也根本不会做这样的尝试。那么 PyTorch 是怎么做的呢？

假设初始参数是 $\boldsymbol{\theta}^0$，PyTorch 会根据 $L_{\boldsymbol{\theta}}$ 一步一步地进行前向计算（forward pass），就像执行程序一样。每一步都是一个运算节点（记为 $p_i$，如乘法、加法、sigmoid、平方、求均值等）。计算完成之后，PyTorch 就记录了：

$$
L^0 = p_N(\dots p_3(p_2(p_1(\boldsymbol{\theta}^0))))
$$

这就是计算图DAG。

链式法则 (2)

求嵌套函数导数，使用链式法则。

如果：

$$
y = f_3(f_2(f_1(x)))
$$

那么：

$$
\frac{dy}{dx}
=
f_3’(f_2(f_1(x)))
\cdot
f_2’(f_1(x))
\cdot
f_1’(x)
$$

每一层只需要知道自己的局部导数，再乘起来即可。

把这个规则套用到计算图 $L^0 = p_N(\dots p_3(p_2(p_1(\boldsymbol{\theta}^0))))$ 上，对于参数 $\theta_k$，有：

$$
\frac{\partial L}{\partial \theta_k}
=
\frac{\partial p_N}{\partial p_{N-1}}
\cdot
\frac{\partial p_{N-1}}{\partial p_{N-2}}
\cdot
\cdots
\cdot
\frac{\partial p_2}{\partial p_1}
\cdot
\frac{\partial p_1}{\partial \theta_k}
$$

其中每个因子 $\frac{\partial p_i}{\partial p_{i-1}}$ 都是局部导数，只需知道节点 $p_i$ 是什么运算就能直接算出来（例如：加法节点导数为 1；乘法节点导数为另一个因子；sigmoid 导数为 $\sigma(p_{i-1})(1-\sigma(p_{i-1}))$；平方节点导数为 $2x$）。

PyTorch 就是把这些局部导数逐层累乘，从而得到 $\frac{\partial L}{\partial \theta_k}$。

PyTorch 从 $L^0$ 出发，沿计算图反向逐层计算局部导数并累乘，最终得到 $L$ 对 $\theta_k$ 的偏导数 $\frac{\partial L}{\partial \theta_k}$，存入 $\theta_k$ 的 .grad。

对 $\boldsymbol{\theta}$ 的每个分量求偏导数，就得到 Error Surface 上 $\boldsymbol{\theta}^0$ 处的梯度。

例1 (3)

这个例子很小，手算可完成；但包含乘法链（$u^3$）、交叉项（$uv$）、平方（$v^2$），覆盖了 backward 的几种典型行为。

$y = 2u^3 + 3uv + 4v^2 + 5$
初始值 $u = 5$，$v = 7$。

先计算解析解：

$$
\begin{aligned}
\frac{\partial y}{\partial u} & = 6u^2 + 3v = 171 \\
\frac{\partial y}{\partial v} & = 3u + 8v = 71 \\
y & = 556
\end{aligned}
$$

forward：边算边建图 (3.1)

PyTorch 把 $y$ 拆成原子运算，边计算边建 DAG。图中绿框是 tensor（带 .data / .grad / .grad_fn 三个字段），粉椭圆是运算节点，黑箭头是数据流：

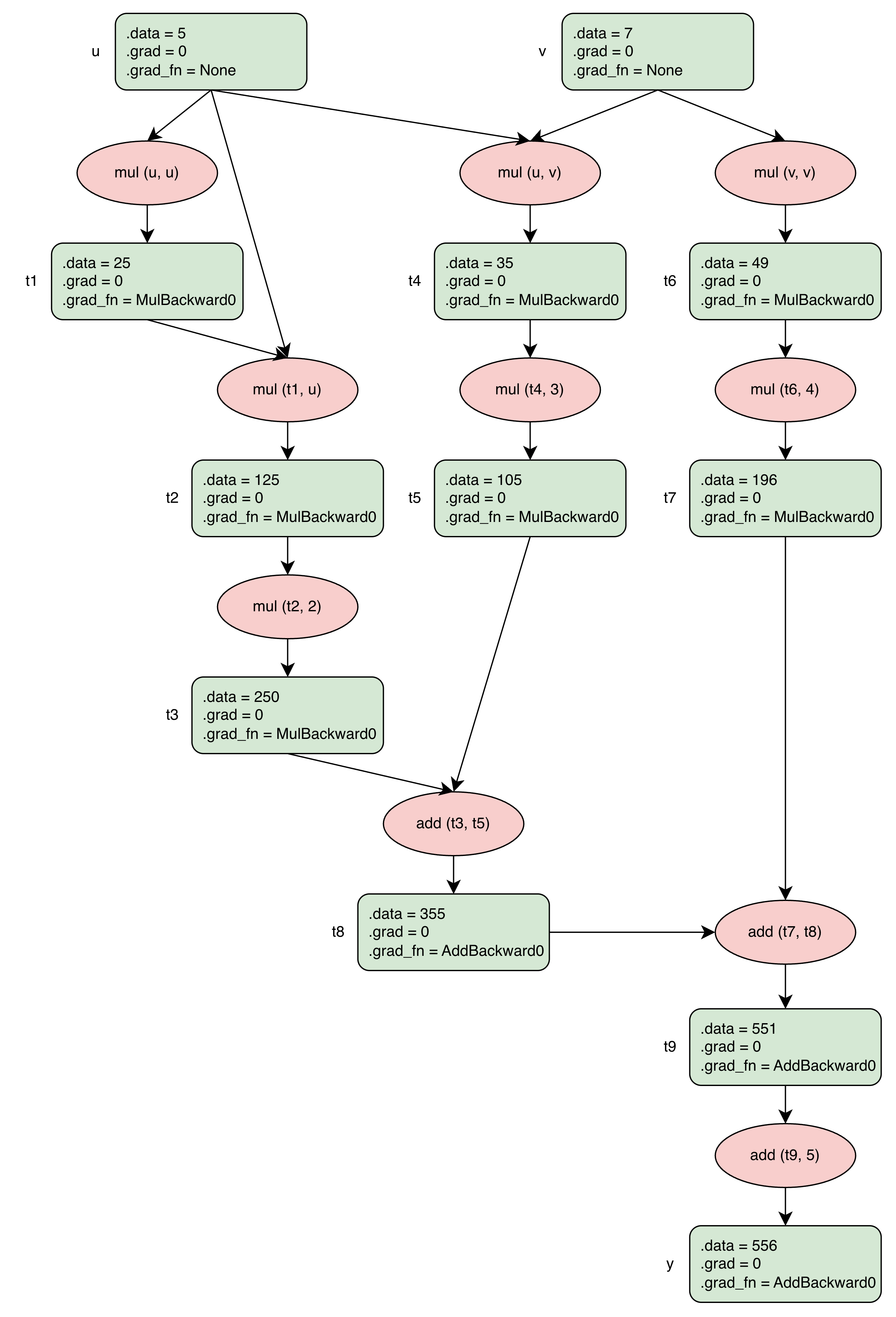

图1:DAG-forward

几个观察：

u、v 是叶子：.grad_fn = None（没人创建它们），requires_grad=True，是 backward 求梯度的目标；
非叶子 tensor 的 .grad_fn 就是创建它的运算节点，即“我从哪来”，backward 沿它往回走；
常数 2/3/4/5 写在运算标签里、不画成节点：它们 requires_grad=False，是梯度流的死胡同。（即使显式写成 torch.tensor(2.0)，它确实是 0 维 tensor、mul 也会把它当“另一因子”存起来，但因为不要求梯度，图里省略。）
此刻所有 .grad = 0：图1 是“forward 完成、backward 未跑”的快照。

backward：沿图反向发梯度 (3.2)

Backward 从 $\frac{\partial y}{\partial y} = 1$ 出发，反向走 DAG。每个运算节点收到流入梯度后，按自己的规则发回给各输入；图2 中红色虚线箭头就是梯度贡献，标签是贡献量：

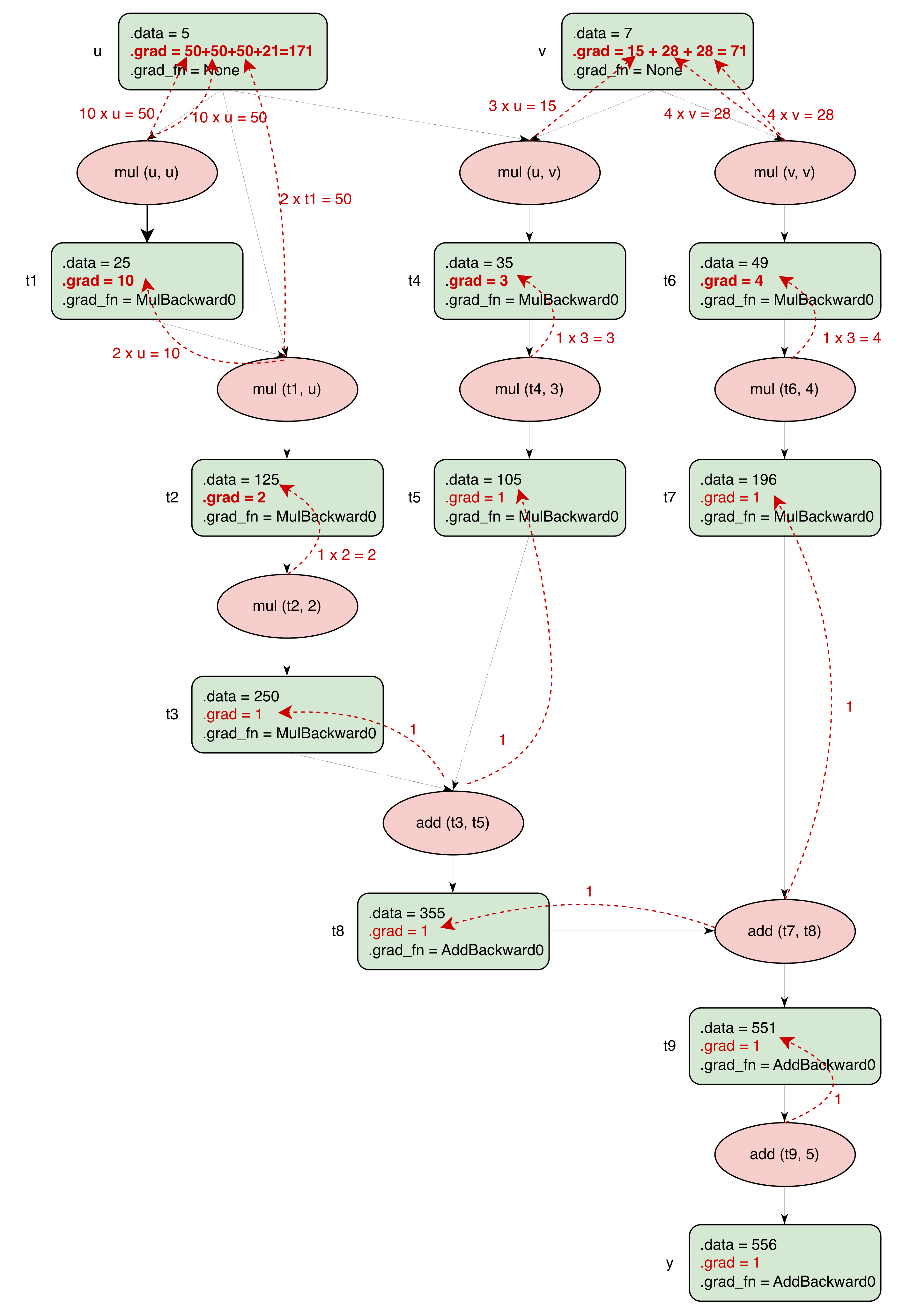

图2:DAG-backward

注：其实中间 tensor 的累加值不是写进 .grad，而是放在一块临时缓冲区，转发后释放。本图为了示意 backward 过程，把缓冲区里的值画成了框内 .grad。

规则：

add：流入梯度原样复制给每个输入；

按照链式法则，假如

$$
\begin{aligned}
\frac{\partial{y}}{\partial{u}} & = C_1 C_2 \dots C_k \frac{\partial{p_{k+1}(u,v)}}{\partial{u}} \\
p_{k+1}(u,v) & = p_{k+2}(u,v) + q_{k+2}(u,v)
\end{aligned}
$$

其中 $C_1 C_2 \dots C_k$ 是 backward 过程中累积的常量乘积，记为 $C$，就是流入梯度，被原样复制给上游的两个输入 tensor。则：

$$
\begin{aligned}
\frac{\partial{y}}{\partial{u}} & = C \cdot 1 \cdot \frac{\partial{p_{k+2}(u,v)}}{\partial{u}} + C \cdot 1 \cdot \frac{\partial{q_{k+2}(u,v)}}{\partial{u}} \\
\frac{\partial{y}}{\partial{v}} & = C \cdot 1 \cdot \frac{\partial{p_{k+2}(u,v)}}{\partial{v}} + C \cdot 1 \cdot \frac{\partial{q_{k+2}(u,v)}}{\partial{v}}
\end{aligned}
$$

以图2中 add(t3,t5) 为 $p_{k+1}$，则

$$
\begin{aligned}
C & = 1 \\
p_{k+2} & = t_3 \\
q_{k+2} & = t_5 \\
\end{aligned}
$$

而 $\frac{\partial{y}}{\partial{u}} = \frac{\partial{t_3}}{\partial{u}} + \frac{\partial{t_5}}{\partial{u}}$ 正是图上从 add(t3,t5) 射出的两条标着 1 的红箭头。

注意：从公式看，应该有4条箭头（4个$C \cdot 1$），但为什么只有2条呢？因为 add 节点自己只干一件事——把 $C$ 原样复制给两个输入，它不知道 $u$ 和 $v$ 的存在，所以在它这一层永远只有 2 条箭头。关于 $u$ 和 $v$ 的拆分发生在两条箭头继续往上走之后，由各分支自己的链条完成；公式是把这”往上走”的过程一步压缩写完了，才显得有 4 项（假如有3个参数则有6项，4个参数会有8项，以此类推）。

这有一个好处，add 根本不用关心两个分支是否和什么参数有关，而只关心“局部”；add 射出的每条箭头（共 2 条）都是一个”载体”，载着 $C$ 往上走；走到分支链条里，才裂成”给$u$的一份和给$v$的一份”：$t3$ 链裂成$u$的 $150$和$v$的$0$（$t3$和$v$无关），$t5$链裂成$u$的$21$和$v$的$15$。

或许，应该把参数抽象，写成如下形式，对应add的两个箭头：

$$
\frac{\partial{y}}{\partial{\boldsymbol{\theta}}} = C \cdot 1 \cdot \frac{\partial{p_{k+2}(\boldsymbol{\theta})}}{\partial{\boldsymbol{\theta}}} +
C \cdot 1 \cdot \frac{\partial{q_{k+2}(\boldsymbol{\theta})}}{\partial{\boldsymbol{\theta}}}
$$

本质上就是$(C(f(x) + g(x)))^{\prime} = C \cdot 1 \cdot f^{\prime}(x) + C \cdot 1 \cdot g^{\prime}(x)$。至于 $f^{\prime}(x)$ 和 $g^{\prime}(x)$ 包含哪些参数，在后续 backward 的过程中逐层分发，本节点只处理“局部导数”。

mul：流入梯度 $\times$ “系数”

按照链式法则，假如

$$
\begin{aligned}
\frac{\partial{y}}{\partial{\boldsymbol{\theta}}} & = C_1 C_2 \dots C_k \frac{\partial{p_{k+1}(\boldsymbol{\theta})}}{\partial{\boldsymbol{\theta}}} \\
p_{k+1}(\boldsymbol{\theta}) & = p_{k+2}(\boldsymbol{\theta}) \cdot q_{k+2}(\boldsymbol{\theta})
\end{aligned}
$$

其中 $C_1 C_2 \dots C_k$ 是 backward 过程中累积的常量乘积，记为 $C$，就是流入梯度。则

$$
\frac{\partial{y}}{\partial{\boldsymbol{\theta}}} = C \cdot q_{k+2} \frac{\partial{p_{k+2}}(\boldsymbol{\theta})}{\partial{\boldsymbol{\theta}}} +
C \cdot p_{k+2} \frac{\partial{q_{k+2}}(\boldsymbol{\theta})}{\partial{\boldsymbol{\theta}}}
$$

本质上就是$(Cf(x)g(x))^{\prime} = Cg(x)f^{\prime}(x) + Cf(x)g^{\prime}(x)$。至于 $f^{\prime}(x)$ 和 $g^{\prime}(x)$ 包含哪些参数，在后续 backward 的过程中逐层分发，本节点只处理“局部导数”。

计算对分支 $p_{k+2}(u,v)$ 的贡献时，把$q_{k+2}(u,v)$ 看做系数；相反，计算对分支 $q_{k+2}(u,v)$ 的贡献时，把$p_{k+2}(u,v)$ 看做系数。并且，和add相同，mul也不知道且不关心每个分支上有哪些参数，而只关心“局部”。

以图2中mul(t1,u)为例：对$u$的贡献是$2 \times t1$（2是流入梯度，t1是系数）；对t1的贡献是$2 \times u$（2是流入梯度，$u$是系数）。

注意：对于二次方，同样成立。看mul(u,u)：把左边$u$看做系数右边$u$看做变量，贡献$10 \times u$；把右边$u$看做系数左边$u$看做变量，还是贡献$10 \times u$，所以mul(u,u)对$u$贡献了两个$50$。 $10u + 10u = 10 \times 2u$，即$\text{流入梯度} \times (u^2)^{\prime}$，和微分公式对得上。

分叉tensor：所有入边贡献累加

分叉 tensor 指被多个消费者节点使用（或占同一消费者多个槽）的 tensor：$u$ 被 mul(u,u)、mul(t1,u)、mul(u,v) 三处使用；$v$ 被 mul(u,v) 和 mul(v,v) 两处使用。收到多笔贡献时，必须逐笔相加：

$$
\text{grad}(t) = \sum_{\text{每条入边}} \text{该入边的贡献}
$$

累加值就是$\frac{\partial{y}}{\partial{t}}$——图2 中每个框里的红字 .grad 就是它。

落地到图2：$u$ 有 4 条入边，贡献分别为 $50$、$50$、$50$、$21$，累加结果是 $171$；$v$ 有 3 条入边，贡献分别为 $28$、$28$、$15$，结果是 $71$。

这条规则并非叶子专属：中间 tensor 上同样发生累加。比如另有一张图 m = mul(a,a)（a 是叶子），m 被 mul(m,2) 和 mul(m,5) 两个分支消费，则m收到$2$和$5$两笔贡献，累加得 $\text{grad}(m) = 7$（retain_grad() 可见），再以 $7 \times 2a$ 继续下传。中间 tensor 与叶子的区别在”存”不在”加”：中间 tensor 把累加值传给自己的输入，传完即弃（.grad 默认为 None）；叶子是终点，累加值落盘进 .grad。

注：叶子的累加是 +=，反复调用 backward() 会继续叠加，所以训练循环里要先 zero_grad()。

有了以上3条规则，沿红箭头从下往上：

步	运算节点	它做的事	结果
1	add(t9,5)	1 原样传；常数 5 不接	grad(t9) = 1
2	add(t8,t7)	复印两份	grad(t8) = 1，grad(t7) = 1
3	mul(t6,4)	1×4	grad(t6) = 4
4	mul(v,v)	两槽都是 v，各发 4×7=28	v 收 28+28 = 56
5	add(t3,t5)	复印两份	grad(t3) = 1，grad(t5) = 1
6	mul(t4,3)	1×3	grad(t4) = 3
7	mul(u,v)	交叉项：u 收 3×7=21，v 收 3×5=15	v.grad = 56+15 = 71，完成
8	mul(t2,2)	1×2	grad(t2) = 2
9	mul(t1,u)	t1 收 2×u=10；u 收 2×t1=50	grad(t1) = 10，u 收 50
10	mul(u,u)	两槽都是 u，各发 10×5=50	u 收 50+50=100 → u.grad = 21+50+100 = 171，完成

与解析解对账：$171 = 6u^2 + 3v$、$71 = 3u + 8v$，完全一致。

注：

mul 为什么必须存 forward 的两个因子：局部导数是“另一因子”（一个是另一个的系数），而因子从乘积里反推不出来；add 的局部导数恒为 1，什么都不用存。这是最小信息原则，也是训练比推理费显存的原因（saved tensors）。

图2 中间 tensor 的 .grad（10、2、1、3……）是教学值：PyTorch 默认不保留非叶子的 .grad（为 None，需 retain_grad() 才留）；backward 真正传递的是红箭头上的梯度。

用 PyTorch 对账 (3.3)

import torch
u = torch.tensor(5.0, requires_grad=True)
v = torch.tensor(7.0, requires_grad=True)
t1 = u*u;  t2 = t1*u;  t3 = t2*2   # 2u^3
t4 = u*v;  t5 = t4*3               # 3uv
t6 = v*v;  t7 = t6*4               # 4v^2
y  = t3 + t5 + t7 + 5
y.backward()
print(u.grad, v.grad)              # tensor(171.) tensor(71.)

例2 (4)

带 sigmoid 的例子：$y = \sigma(w \sigma(u x_1 + v x_2 + d) + b)$

首先，sigmoid 的导数是：

$$
\sigma^{\prime}(x) = \sigma(x)(1-\sigma(x))
$$

前向计算 (4.1)

一条训练数据：

$$
\begin{aligned}
x_1 & = 2 \\
x_2 & = 3
\end{aligned}
$$

初始值：

$$
\begin{aligned}
u & = 0.4 \\
v & = 0.5 \\
d & = 0.6 \\
w & = 0.7 \\
b & = 0.8
\end{aligned}
$$

计算图DAG如下：

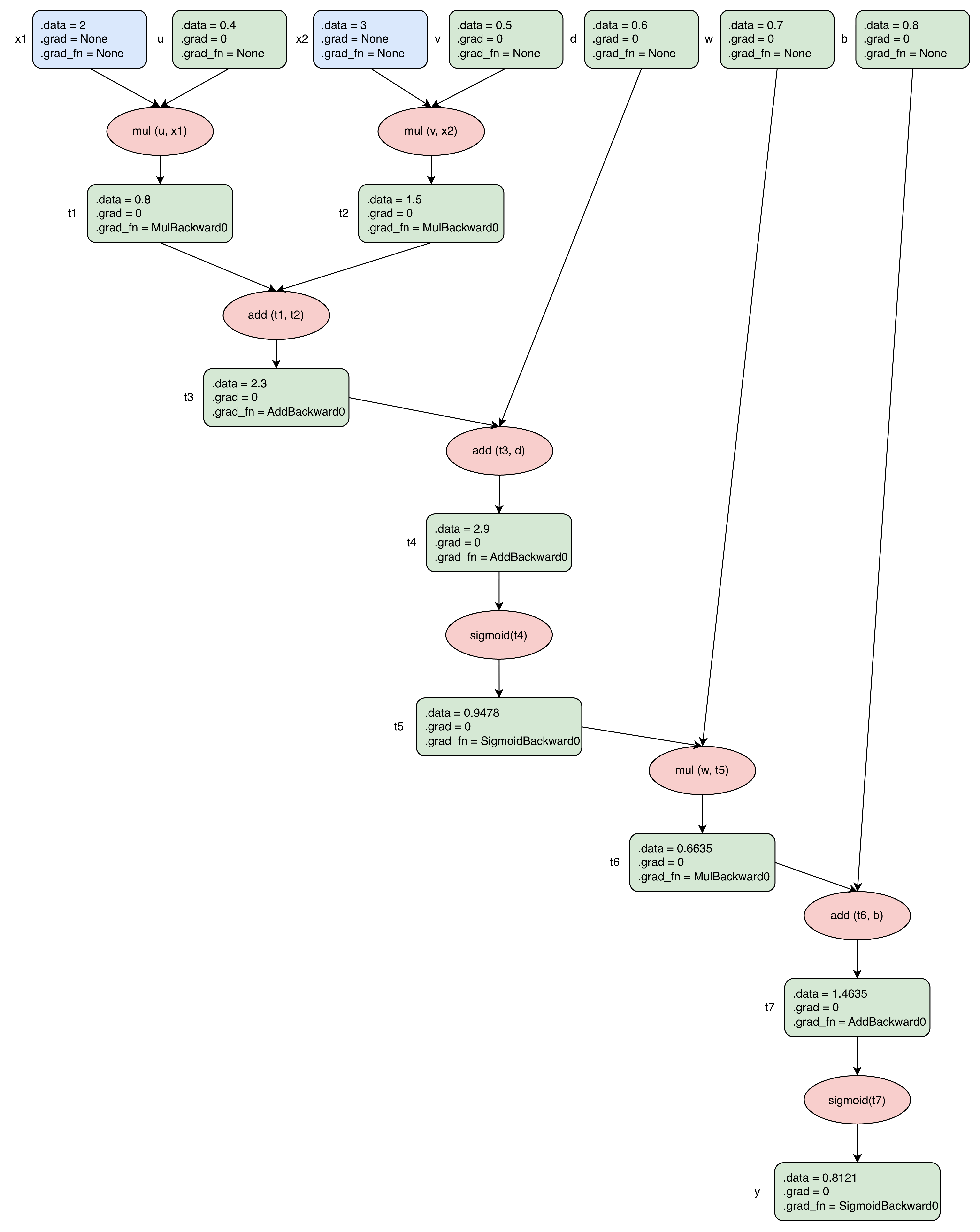

图3:DAG-sigmoid-forward

backward (4.2)

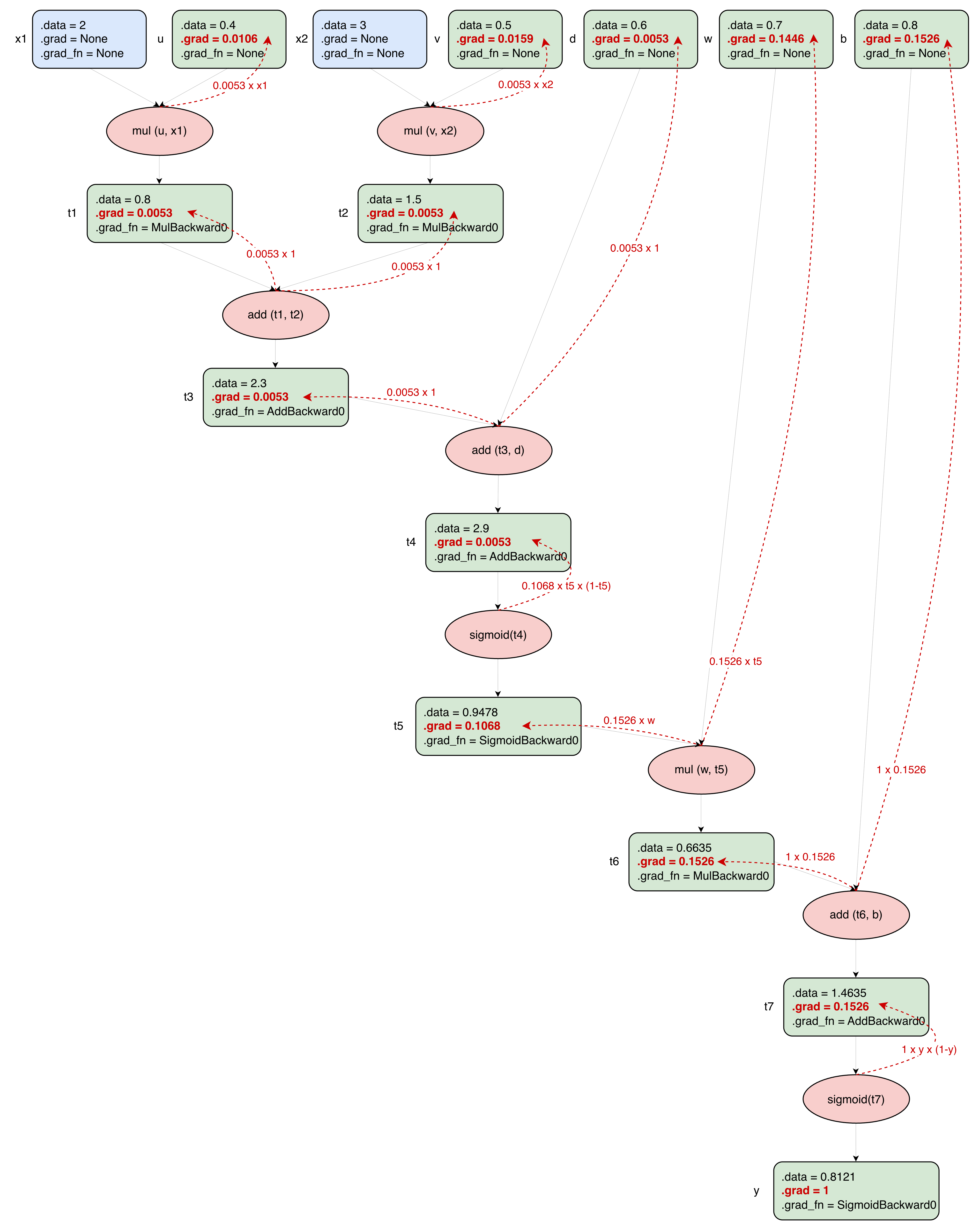

图4:DAG-sigmoid-backward

注：其实中间 tensor 的累加值不是写进 .grad，而是放在一块临时缓冲区，转发后释放。本图为了示意 backward 过程，把缓冲区里的值画成了框内 .grad。

Backward 从 $y$（.grad = 1）出发，沿红箭头依次：

sigmoid(t7)：局部导数 $=$ 输出$\times$(1−输出) $= 0.8121 \times 0.1879 = 0.1526$，发给 $t_7$；
add(t6, b)：把 $0.1526$ 复印两份，$b$ 的 .grad $= 0.1526$ 落盘，$t_6$ 载着 $0.1526$ 继续上行；
mul(w, t5)：发给 $w$ 的是 $0.1526 \times t_5 = 0.1447$，发给 $t_5$ 的是 $0.1526 \times w = 0.1068$；
sigmoid(t4)：$0.1068 \times t_5(1-t_5) = 0.1068 \times 0.0494 = 0.0053$，发给 $t_4$；
add(t3, d)、add(t1, t2)：各把 $0.0053$ 复印两份，$d$ 的 .grad $= 0.0053$ 落盘；
mul(u, x_1)、mul(v, x_2)：各乘另一槽的值，$u$ 收 $0.0053 \times 2 = 0.0106$，$v$ 收 $0.0053 \times 3 = 0.0158$。

与例1 相比，本例出现两个新情况：

sigmoid 节点的”系数”不再是常数，而是自己的输出$\times$(1−输出)。因此和 mul 一样，sigmoid 也必须在 forward 时存下自己的输出（$0.9478$、$0.8121$）——最小信息原则的又一个实例：add 什么都不用存（局部导数恒为 1）、mul 存两个因子、sigmoid 存输出。
$x_1$、$x_2$ 是死胡同：requires_grad=False，图中没有红箭头射入，.grad 恒为 None。

注：图4 中 $v$、$w$ 两处 $0.0159$ / $0.1446$ 是用图上已舍入的中间值相乘的结果（$0.0053 \times 3$、$0.1526 \times 0.9478$）；PyTorch 内部以全精度计算，代码打印为 $0.0158$ / $0.1447$，末位差 1。

与 PyTorch 对账 (4.3)

import torch
x1, x2 = 2.0, 3.0
u, v, d, w, b = (torch.tensor(t, requires_grad=True)
                 for t in (0.4, 0.5, 0.6, 0.7, 0.8))
y = torch.sigmoid(b + w * torch.sigmoid(d + u*x1 + v*x2))
y.backward()
print(u.grad, v.grad, d.grad, w.grad, b.grad)
# tensor(0.0106) tensor(0.0158) tensor(0.0053) tensor(0.1447) tensor(0.1526)

与图4 红字逐一相符（末位以代码打印为准）。

思考题：把五个初始值改成 $4, 5, 6, 7, 8$ 再跑一遍，$u$、$v$、$d$ 的梯度会变成什么？（提示：$\sigma(29)$ 在 float32 中舍入为 $1.0$，内层局部导数 $t_5(1-t_5) = 0$——梯度在内层 sigmoid 处消失，即 sigmoid 饱和。）

例3 (5)

通过前面两个例子，已经可以清晰地看到PyTorch如何前向计算和backward求梯度。这里再举一个真实神经网络结合多样本的例子：以2个样本的batch为例，展示多个样本在共享参数处汇合，为参数贡献梯度值。

网络结构 (5.1)

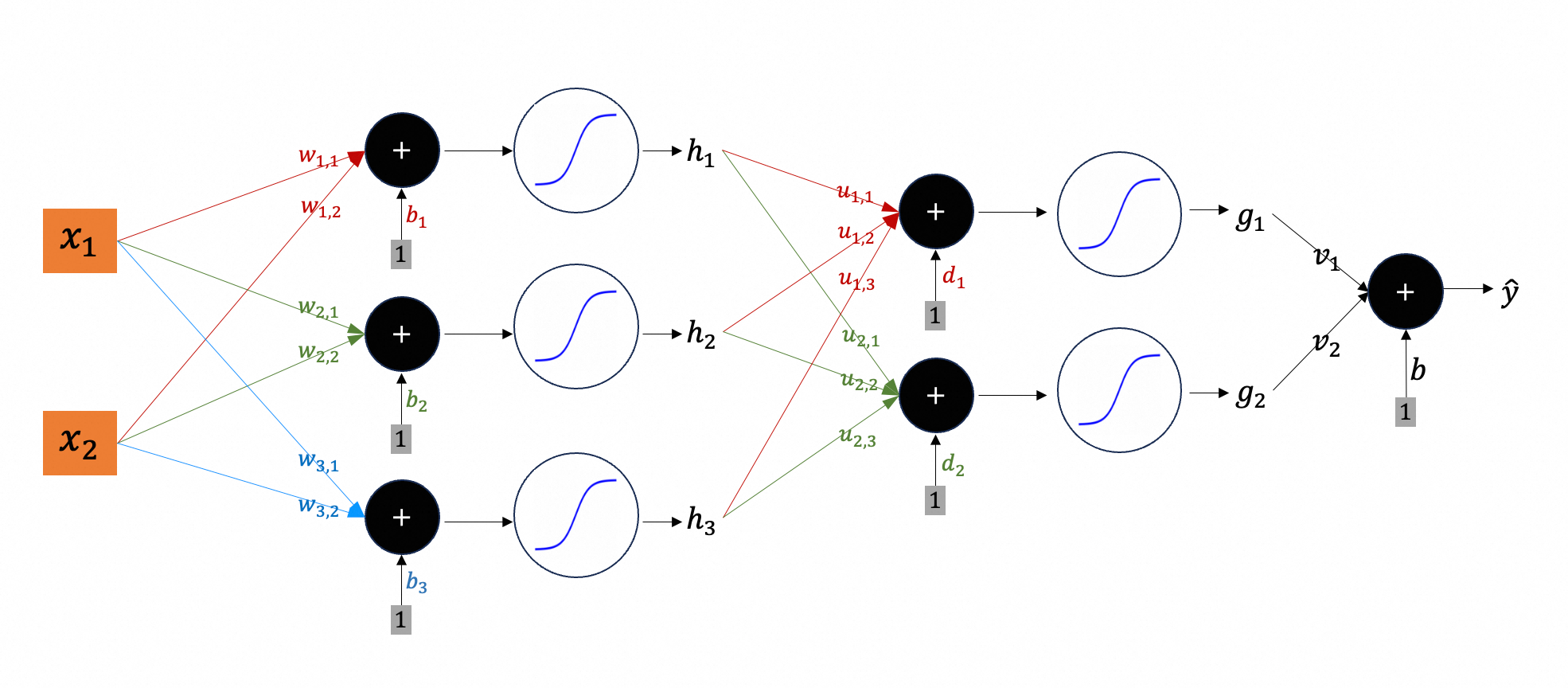

图5:网络结构

输入层：$x_1$, $x_2$（2 个 feature）
第一层：3 个 sigmoid 神经元
第二层：2 个 sigmoid 神经元
输出层：1 个线性神经元，输出值为 $\hat{y}$

参数定义 (5.2)

第一层（3 个神经元，每个接收 2 个输入）：

参数	含义
$w_{11}, w_{12}, b_1$	第 1 个神经元的 2 个权重 + 1 个 bias
$w_{21}, w_{22}, b_2$	第 2 个神经元的 2 个权重 + 1 个 bias
$w_{31}, w_{32}, b_3$	第 3 个神经元的 2 个权重 + 1 个 bias

小计：$3 \times 3 = 9$ 个参数。

第二层（2 个神经元，每个接收 3 个输入）：

参数	含义
$u_{11}, u_{12}, u_{13}, d_1$	第 1 个神经元的 3 个权重 + 1 个 bias
$u_{21}, u_{22}, u_{23}, d_2$	第 2 个神经元的 3 个权重 + 1 个 bias

小计：$2 \times 4 = 8$ 个参数。

输出层（1 个神经元，接收 2 个输入）：

参数	含义
$v_1, v_2, b$	2 个权重 + 1 个 bias

小计：$3$ 个参数。

参数总数：

$$
9 + 8 + 3 = 20
$$

模型函数 (5.3)

第一层：

$$
\begin{aligned}
z_1 &= w_{11}x_1 + w_{12}x_2 + b_1 \\
z_2 &= w_{21}x_1 + w_{22}x_2 + b_2 \\
z_3 &= w_{31}x_1 + w_{32}x_2 + b_3
\end{aligned}
$$

$$
\begin{aligned}
h_1 &= \sigma(z_1) \\
h_2 &= \sigma(z_2) \\
h_3 &= \sigma(z_3)
\end{aligned}
$$

其中 $\sigma(z) = \frac{1}{1+e^{-z}}$。

第二层：

$$
\begin{aligned}
t_1 &= u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1 \\
t_2 &= u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2
\end{aligned}
$$

$$
\begin{aligned}
g_1 &= \sigma(t_1) \\
g_2 &= \sigma(t_2)
\end{aligned}
$$

输出层：

$$
\hat{y} = v_1 g_1 + v_2 g_2 + b
$$

损失函数 (5.4)

假如一个 Batch 包含 $B$ 条训练数据：$(\boldsymbol{x}^i, y^i)$，$i = 1, 2, \dots, B$；损失用 MSE（均方误差）：

$$
L_{\boldsymbol{\theta}} = \frac{1}{B}\sum\limits_{i=1}^{B} (\hat{y}^i - y^i)^2
$$

损失函数 $L$ 是一个关于 $\boldsymbol{\theta}$ 的复杂嵌套函数，其中：

${\boldsymbol{\theta}} = \begin{bmatrix} w_{11},w_{12},\dots,w_{32},b_1,b_2,b_3,u_{11},u_{12},\dots,u_{23},d_1,d_2,v_1,v_2,b \end{bmatrix}^T$
$\hat{y}^i$ 是第 $i$ 条样本的预测值。对任意一条样本，把 $\hat{y}$ 完全展开：

$$
\begin{aligned}
\hat{y} = & b + \\
& v_1 \sigma(u_{11}\sigma(w_{11}x_1 + w_{12}x_2 + b_1) + u_{12}\sigma(w_{21}x_1 + w_{22}x_2 + b_2) + u_{13}\sigma(w_{31}x_1 + w_{32}x_2 + b_3) + d_1) + \\
& v_2 \sigma(u_{21}\sigma(w_{11}x_1 + w_{12}x_2 + b_1) + u_{22}\sigma(w_{21}x_1 + w_{22}x_2 + b_2) + u_{23}\sigma(w_{31}x_1 + w_{32}x_2 + b_3) + d_2)
\end{aligned}
$$

前向计算（forward pass）(5.5)

假设一个 batch 有 2 条训练数据：

样本	$x_1$	$x_2$	$y$
1	3.0	2.0	1.5
2	0.5	1.2	0.9

假设初始参数$\boldsymbol{\theta}$：

参数	初始值	参数	初始值	参数	初始值
$w_{11}$	0.3	$u_{11}$	0.7	$v_1$	0.6
$w_{12}$	0.6	$u_{12}$	0.2	$v_2$	0.8
$b_1$	0.2	$u_{13}$	0.8	$b$	0.3
$w_{21}$	0.4	$d_1$	0.2
$w_{22}$	0.7	$u_{21}$	0.5
$b_2$	0.5	$u_{22}$	0.4
$w_{31}$	0.8	$u_{23}$	0.9
$w_{32}$	0.1	$d_2$	0.5
$b_3$	0.9

样本1 (5.5.1)

第一层：

$$
\begin{aligned}
z_1 &= w_{11}x_1 + w_{12}x_2 + b_1 = 0.3 \cdot 3.0 + 0.6 \cdot 2.0 + 0.2 = 0.9 + 1.2 + 0.2 = 2.3 \\
z_2 &= w_{21}x_1 + w_{22}x_2 + b_2 = 0.4 \cdot 3.0 + 0.7 \cdot 2.0 + 0.5 = 1.2 + 1.4 + 0.5 = 3.1 \\
z_3 &= w_{31}x_1 + w_{32}x_2 + b_3 = 0.8 \cdot 3.0 + 0.1 \cdot 2.0 + 0.9 = 2.4 + 0.2 + 0.9 = 3.5
\end{aligned}
$$

$$
\begin{aligned}
h_1 &= \sigma(z_1) = \frac{1}{1+e^{-2.3}} = 0.9089 \\
h_2 &= \sigma(z_2) = \frac{1}{1+e^{-3.1}} = 0.9569 \\
h_3 &= \sigma(z_3) = \frac{1}{1+e^{-3.5}} = 0.9707
\end{aligned}
$$

第二层：

$$
\begin{aligned}
t_1 &= u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1 = 0.7 \cdot 0.9089 + 0.2 \cdot 0.9569 + 0.8 \cdot 0.9707 + 0.2 = 1.8042 \\
t_2 &= u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2 = 0.5 \cdot 0.9089 + 0.4 \cdot 0.9569 + 0.9 \cdot 0.9707 + 0.5 = 2.2108
\end{aligned}
$$

$$
\begin{aligned}
g_1 &= \sigma(t_1) = \frac{1}{1+e^{-1.8042}} = 0.8587 \\
g_2 &= \sigma(t_2) = \frac{1}{1+e^{-2.2108}} = 0.9012
\end{aligned}
$$

输出层：

$$
\hat{y}^1 = v_1 g_1 + v_2 g_2 + b = 0.6 \cdot 0.8587 + 0.8 \cdot 0.9012 + 0.3 = 1.5362
$$

样本2 (5.5.2)

第一层：

$$
\begin{aligned}
z_1 &= w_{11}x_1 + w_{12}x_2 + b_1 = 0.3 \cdot 0.5 + 0.6 \cdot 1.2 + 0.2 = 0.15 + 0.72 + 0.2 = 1.07 \\
z_2 &= w_{21}x_1 + w_{22}x_2 + b_2 = 0.4 \cdot 0.5 + 0.7 \cdot 1.2 + 0.5 = 0.20 + 0.84 + 0.5 = 1.54 \\
z_3 &= w_{31}x_1 + w_{32}x_2 + b_3 = 0.8 \cdot 0.5 + 0.1 \cdot 1.2 + 0.9 = 0.40 + 0.12 + 0.9 = 1.42
\end{aligned}
$$

$$
\begin{aligned}
h_1 &= \sigma(z_1) = \frac{1}{1+e^{-1.07}} = 0.7446 \\
h_2 &= \sigma(z_2) = \frac{1}{1+e^{-1.54}} = 0.8235 \\
h_3 &= \sigma(z_3) = \frac{1}{1+e^{-1.42}} = 0.8053
\end{aligned}
$$

第二层：

$$
\begin{aligned}
t_1 &= u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1 = 0.7 \cdot 0.7446 + 0.2 \cdot 0.8235 + 0.8 \cdot 0.8053 + 0.2 = 1.5302 \\
t_2 &= u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2 = 0.5 \cdot 0.7446 + 0.4 \cdot 0.8235 + 0.9 \cdot 0.8053 + 0.5 = 1.9265
\end{aligned}
$$

$$
\begin{aligned}
g_1 &= \sigma(t_1) = \frac{1}{1+e^{-1.5302}} = 0.8220 \\
g_2 &= \sigma(t_2) = \frac{1}{1+e^{-1.9265}} = 0.8729
\end{aligned}
$$

输出层：

$$
\hat{y}^2 = v_1 g_1 + v_2 g_2 + b = 0.6 \cdot 0.8220 + 0.8 \cdot 0.8729 + 0.3 = 1.4915
$$

损失 (5.5.3)

$$
\begin{aligned}
L & = \frac{1}{2} \left[(\hat{y}^1 - y^1)^2 + (\hat{y}^2 - y^2)^2\right] \\
& = \frac{1}{2} \left[(1.5362 - 1.5)^2 + (1.4915 - 0.9)^2\right] \\
& = \frac{1}{2}(0.001310 + 0.349872) \\
& = 0.1756
\end{aligned}
$$

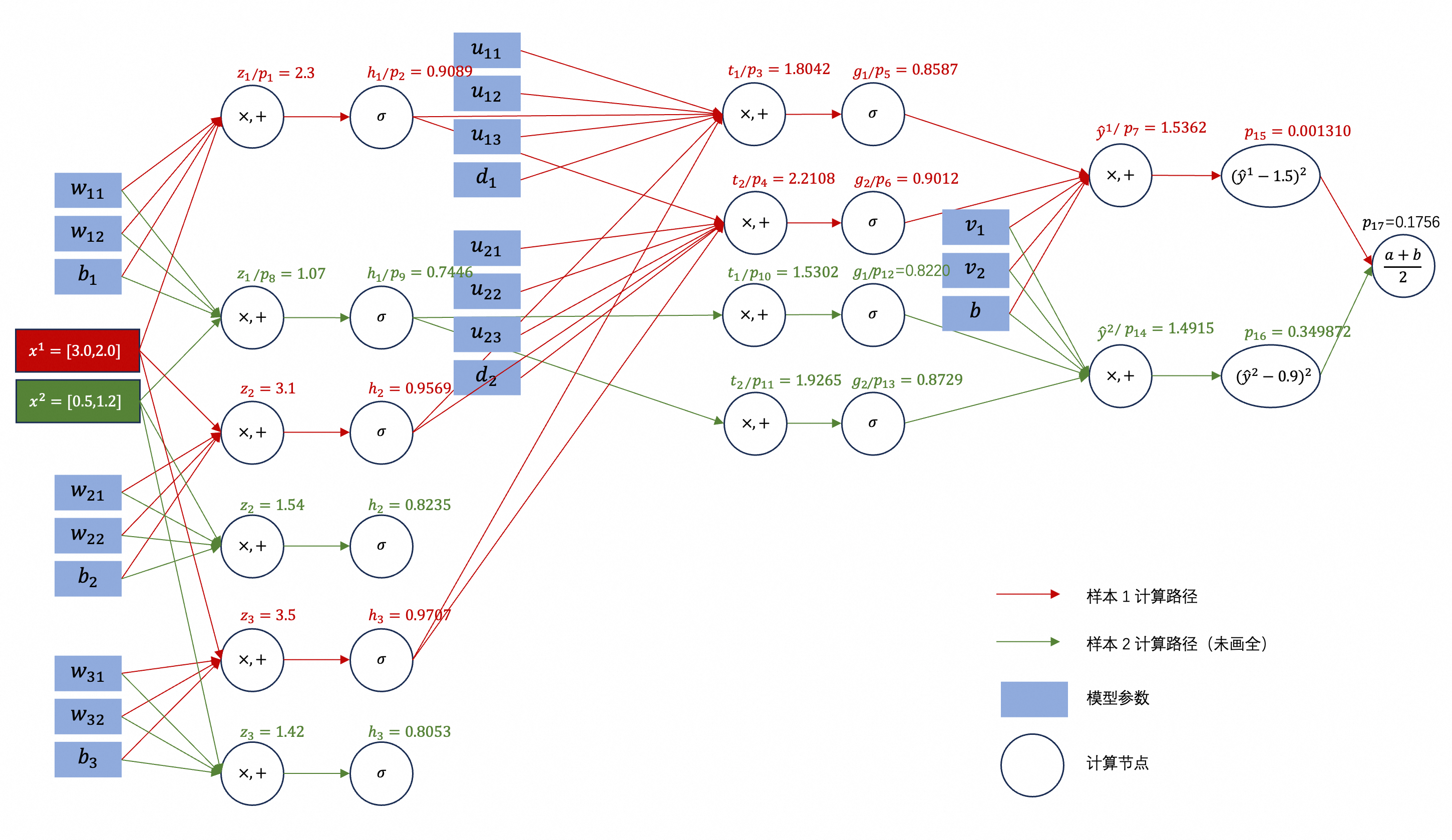

计算图 (5.6)

人脑视角 (5.6.1)

以 $w_{11}$ 为例构建计算图，其它参数类似。

样本1：第一层

$$
\begin{aligned}
z_1 &= w_{11}x_1 + w_{12}x_2 + b_1 = 3.0 \cdot w_{11} + 1.4 \\
z_2 &= w_{21}x_1 + w_{22}x_2 + b_2 = 3.1 \\
z_3 &= w_{31}x_1 + w_{32}x_2 + b_3 = 3.5
\end{aligned}
$$

把 $z_1$ 记为 $p_1(w_{11}) = 3.0 \cdot w_{11} + 1.4$

$$
\begin{aligned}
h_1 &= \sigma(z_1)\\
h_2 &= \sigma(z_2) = 0.9569 \\
h_3 &= \sigma(z_3) = 0.9707
\end{aligned}
$$

把 $h_1$ 记为 $p_2(w_{11}) = \sigma(p_1(w_{11}))$

样本1：第二层

$$
\begin{aligned}
t_1 &= u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1 = 0.7 \cdot h_1 + 1.1679 \\
t_2 &= u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2 = 0.5 \cdot h_1 + 1.7564
\end{aligned}
$$

把 $t_1$ 记为 $p_3(w_{11}) = 0.7 \cdot p_2(w_{11}) + 1.1679$
把 $t_2$ 记为 $p_4(w_{11}) = 0.5 \cdot p_2(w_{11}) + 1.7564$

$$
\begin{aligned}
g_1 &= \sigma(t_1) \\
g_2 &= \sigma(t_2)
\end{aligned}
$$

把 $g_1$ 记为 $p_5(w_{11}) = \sigma(p_3(w_{11}))$
把 $g_2$ 记为 $p_6(w_{11}) = \sigma(p_4(w_{11}))$

样本1：输出层

$$
\hat{y}^1 = v_1 g_1 + v_2 g_2 + b = 0.6 \cdot g_1 + 0.8 \cdot g_2 + 0.3
$$

把 $\hat{y}^1$ 记为 $p_7(w_{11}) = 0.6 \cdot p_5(w_{11}) + 0.8 \cdot p_6(w_{11}) + 0.3$

样本2：第一层

$$
\begin{aligned}
z_1 &= w_{11}x_1 + w_{12}x_2 + b_1 = 0.5 \cdot w_{11} + 0.92 \\
z_2 &= w_{21}x_1 + w_{22}x_2 + b_2 = 1.54 \\
z_3 &= w_{31}x_1 + w_{32}x_2 + b_3 = 1.42
\end{aligned}
$$

把 $z_1$ 记为 $p_8(w_{11}) = 0.5 \cdot w_{11} + 0.92$

$$
\begin{aligned}
h_1 &= \sigma(z_1) \\
h_2 &= \sigma(z_2) = 0.8235 \\
h_3 &= \sigma(z_3) = 0.8053
\end{aligned}
$$

把 $h_1$ 记为 $p_9(w_{11}) = \sigma(p_8(w_{11}))$

样本2：第二层

$$
\begin{aligned}
t_1 &= u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1 = 0.7 \cdot h_1 + 1.0089 \\
t_2 &= u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2 = 0.5 \cdot h_1 + 1.5542
\end{aligned}
$$

把 $t_1$ 记为 $p_{10}(w_{11}) = 0.7 \cdot p_9(w_{11}) + 1.0089$
把 $t_2$ 记为 $p_{11}(w_{11}) = 0.5 \cdot p_9(w_{11}) + 1.5542$

$$
\begin{aligned}
g_1 &= \sigma(t_1) \\
g_2 &= \sigma(t_2)
\end{aligned}
$$

把 $g_1$ 记为 $p_{12}(w_{11}) = \sigma(p_{10}(w_{11}))$
把 $g_2$ 记为 $p_{13}(w_{11}) = \sigma(p_{11}(w_{11}))$

样本2：输出层

$$
\hat{y}^2 = v_1 g_1 + v_2 g_2 + b = 0.6 \cdot g_1 + 0.8 \cdot g_2 + 0.3
$$

把 $\hat{y}^2$ 记为 $p_{14}(w_{11}) = 0.6 \cdot p_{12}(w_{11}) + 0.8 \cdot p_{13}(w_{11}) + 0.3$

损失

$$
L = \frac{1}{2}\left[(\hat{y}^1 - y^1)^2 + (\hat{y}^2 - y^2)^2\right]
$$

把 $(\hat{y}^1 - y^1)^2$ 记为 $p_{15}(w_{11}) = (p_7(w_{11}) - 1.5)^2$
把 $(\hat{y}^2 - y^2)^2$ 记为 $p_{16}(w_{11}) = (p_{14}(w_{11}) - 0.9)^2$
把 $L$ 记为 $p_{17}(w_{11}) = \frac{1}{2}(p_{15}(w_{11}) + p_{16}(w_{11}))$

至此，$L = p_{17}(w_{11})$ 是一个关于 $w_{11}$ 的嵌套函数，即第 1 节中 $L^0 = p_N(\dots p_2(p_1(\boldsymbol{\theta}^0)))$ 的具体形态（沿 $w_{11}$ 的路径共 17 个运算节点）。代入 $w_{11}=0.3$ 验证：$p_7(0.3)=1.5362$、$p_{14}(0.3)=1.4915$、$p_{17}(0.3)=0.1756$，与 5.5 节一致。

机器视角 (5.6.2)

重要说明：上文是盯着一个参数 ($w_{11}$) 从“人脑视角”看到的计算图。实际上：

PyTorch 存的是所有参数共享的一张运算 DAG，不是每个参数一条链。
一次 forward 建一张图，节点是原子运算（mul、add、sigmoid、平方、求均值…），边是 tensor。而本小节为了突出展示 $w_{11}$ 相关的链条，把其它参数的运算都省略了，直接替换成了它们的结果。20 个参数共用这张图。
对 $w_{11}$ 的链是 backward 时沿图反向走出来的，不是事先存好的。
PyTorch 不做符号代入/合并。前面展示的 $p_1(w_{11}) = 3.0 \cdot w_{11} + 1.4$ 是把其它参数和子表达式折叠成常数了，这是为了突出 $w_{11}$ 相关的链条。PyTorch 里这会保持为多个独立节点：$mul(w_{11}, 3.0)$、$mul(0.6, 2.0)$、$add$、$add$；常数 $1.4$、$1.1679$ 等在图里是各自子图的计算结果，不会被合并成一个字面量。
每个节点只存：运算类型 + 输入/输出 tensor 的引用（部分节点额外保存 backward 需要的中间值，如 sigmoid 存自己的输出、乘法存另一个因子）。局部导数是 backward 时用它现算的。
backward 的走法：从 $L$ 出发，反向拓扑遍历这张共享 DAG，每个节点把自己的局部导数乘进上游传来的梯度；在分叉点（如 $h_1$ 同时喂给 $t_1$ 和 $t_2$）把多条路径的贡献相加——这正好对应 $p_2$ 出现在 $p_3$ 和 $p_4$ 两处。

总之，PyTorch 的“机器视角”是存原始运算 DAG + 数值 tensor，反向时逐节点累乘累加，从不生成 $p_i(w_{11})$ 这种符号式单变量函数。

图6:DAG-network-forward

反向传播（backward）(5.7)

人脑视角 (5.7.1)

从外向内手算 $\frac{\partial L}{\partial w_{11}}$。

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = \frac{\partial{p_{17}}}{\partial{w_{11}}} \\
& = \frac{\partial{\frac{p_{15}+p_{16}}{2}}}{\partial{w_{11}}} \\
& = \frac{1}{2}\frac{\partial{(p_{15}+p_{16})}}{\partial{w_{11}}} \\
& = \frac{1}{2}\frac{\partial{p_{15}}}{\partial{w_{11}}} + \frac{1}{2}\frac{\partial{p_{16}}}{\partial{w_{11}}} \\
& = \frac{1}{2}\frac{\partial{(p_7-1.5)^2}}{\partial{w_{11}}} + \frac{1}{2}\frac{\partial{(p_{14}-0.9)^2}}{\partial{w_{11}}} \\
& = \frac{1}{2} \cdot 2 \cdot (p_7-1.5) \cdot \frac{\partial{p_7}}{\partial{w_{11}}} + \frac{1}{2} \cdot 2 \cdot (p_{14}-0.9) \cdot \frac{\partial{p_{14}}}{\partial{w_{11}}}
\end{aligned}
$$

注：这里$p_7$就是 $\hat{y}^1$，$p_{14}$就是$\hat{y}^2$，我们在第 5.5 节（前向计算 forward pass）计算过，分别是 $1.5362$ 和 $1.4915$。所以，

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = \frac{1}{2} \cdot 2 \cdot (1.5362-1.5) \cdot \frac{\partial{p_7}}{\partial{w_{11}}} + \frac{1}{2} \cdot 2 \cdot (1.4915-0.9) \cdot \frac{\partial{p_{14}}}{\partial{w_{11}}} \\
& = 0.0362 \frac{\partial{p_7}}{\partial{w_{11}}} + 0.5915 \frac{\partial{p_{14}}}{\partial{w_{11}}}
\end{aligned}
$$

插个话题：上面代入 $p_7 = 1.5362$ 和 $p_{14} = 1.4915$ 是从“人脑角度”，把和 $w_{11}$ 无关的计算结果直接代入。

从 PyTorch 的角度，计算图存的是原子运算（mul、add、sigmoid、平方、求均值等）+ forward 产出的数值 tensor；不是人脑视角里”把其它参数代入后的符号式/折叠常数”。例如 $1.1679$ 在 PyTorch 里是子图 $u_{12} h_2 + u_{13} h_3 + d_1$ 的输出 tensor，不是一个字面常量。那么 $1.1679$ 和子图输出的 tensor 究竟有什么区别呢？tensor 中不也包含 $1.1679$ 这个常量吗？数值上 tensor 里装的就是 $1.1679$，两者的区别不在数值，而在于该 tensor 带有 grad_fn（计算来历），backward 能沿它继续把梯度传给 $u_{12}$、$u_{13}$、$d_1$；字面常量则到此为止。对比两种情形：

a) 真字面常量：手写 $1.1679$ 没有历史的数：requires_grad=False、grad_fn=None；backward 走到这里就停了 —— $\frac{\partial L}{\partial u_{12}}$、$\frac{\partial L}{\partial u_{13}}$、$\frac{\partial L}{\partial d_1}$ 全拿不到，因为依赖关系在”折叠”那一刻被抹掉了。
b) 子图输出 tensor：PyTorch 实际执行的是 $t = u_{12} h_2 + u_{13} h_3 + d_1$，算出来的 tensor 的 .data 同样是 $1.1679$，但它带着 grad_fn=AddBackward0，背后连着 mul(u12,h2)、mul(u13,h3) 这些节点；backward 经过它时会继续往上游（图6:DAG 左侧方向）传梯度，$u_{12}$、$u_{13}$、$d_1$ 以及 $h_2$、$h_3$ 背后的 $w_{22}$、$w_{32}$ …… 都能收到梯度。

并且，同一个计算节点，在求不同变量的偏导数时，计算也不同，以 $p_7$ 为例，

计算 $b$ 的偏导数：

$$
\begin{aligned}
\frac{\partial{p_7}}{\partial{b}} & = \frac{\partial{(v_1 g_1 + v_2 g_2 + b)}}{\partial{b}} \\
& = \frac{\partial{(0.6 p_5 + 0.8 p_6 + b)}}{\partial{b}} \\
& = 1 \quad\quad \text{—} \quad 0.6 p_5 + 0.8 p_6 和 b 无关
\end{aligned}
$$

注：$p_5$就是样本1的$g_1$（见第 5.5 节）；其实它和$b$无关，替补替换也不影响结果。

计算 $v_1$ 的偏导数：

$$
\begin{aligned}
\frac{\partial{p_7}}{\partial{v_1}} & = \frac{\partial{(v_1 g_1 + v_2 g_2 + b)}}{\partial{v_1}} \\
& = \frac{\partial{(v_1 p_5 + v_2 p_6 + b)}}{\partial{v_1}} \\
& = \frac{\partial{(v_1 \cdot 0.8587 + 0.8 \cdot p_6 + 0.3)}}{\partial{v_1}} \\
& = 0.8587 \quad\quad \text{—} \quad 0.8 p_6 + 0.3 和 v_1 无关
\end{aligned}
$$

注：$p_5$就是样本1的$g_1$（见第 5.5 节），值为$0.8587$，它是$v_1$的系数，也就是$p_7$对$v_1$的偏导数结果。

计算 $w_{11}$ 的偏导数：

$$
\begin{aligned}
\frac{\partial{p_7}}{\partial{w_{11}}} & = \frac{\partial{(v_1 g_1 + v_2 g_2 + b)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.6 p_5 + 0.8 p_6 + 0.3)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.6 p_5)}}{\partial{w_{11}}} + \frac{\partial{(0.8 p_6)}}{\partial{w_{11}}} + \frac{\partial{0.3}}{\partial{w_{11}}} \\
& = 0.6 \frac{\partial{p_5}}{\partial{w_{11}}} + 0.8 \frac{\partial{p_6}}{\partial{w_{11}}}
\end{aligned}
$$

注：$p_5$和$p_6$是样本1的$g_1$和$g_2$（见第 5.5 节）；它们是关于$w_{11}$的函数，所以求关于它们的局部导数，向前传递。

实际上，从 DAG backward，每经过一个节点，对它的每个输入求局部导数；若目标参数不是直接输入（如$w_{11}$），就沿边继续传下去。

回到原话题，继续针对 $w_{11}$ backward。现在计算 $\frac{\partial{p_{14}}}{\partial{w_{11}}}$:

$$
\begin{aligned}
\frac{\partial{p_{14}}}{\partial{w_{11}}} & = \frac{\partial{(v_1 g_1 + v_2 g_2 + b)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.6 p_{12} + 0.8 p_{13} + 0.3)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.6 p_{12})}}{\partial{w_{11}}} + \frac{\partial{(0.8 p_{13})}}{\partial{w_{11}}} + \frac{\partial{0.3}}{\partial{w_{11}}} \\
& = 0.6 \frac{\partial{p_{12}}}{\partial{w_{11}}} + 0.8 \frac{\partial{p_{13}}}{\partial{w_{11}}}
\end{aligned}
$$

注：$p_{12}$和$p_{13}$是样本2的$g_1$和$g_2$（见第 5.5 节）；它们是关于$w_{11}$的函数，所以求关于它们的局部导数，向前传递。

代入原式，

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = 0.0362 \frac{\partial{p_7}}{\partial{w_{11}}} + 0.5915 \frac{\partial{p_{14}}}{\partial{w_{11}}} \\
& = 0.0362 (0.6 \frac{\partial{p_5}}{\partial{w_{11}}} + 0.8 \frac{\partial{p_6}}{\partial{w_{11}}}) + 0.5915 (0.6 \frac{\partial{p_{12}}}{\partial{w_{11}}} + 0.8 \frac{\partial{p_{13}}}{\partial{w_{11}}}) \\
& = 0.0217 \frac{\partial{p_5}}{\partial{w_{11}}} + 0.0290 \frac{\partial{p_6}}{\partial{w_{11}}} + 0.3549 \frac{\partial{p_{12}}}{\partial{w_{11}}} + 0.4732 \frac{\partial{p_{13}}}{\partial{w_{11}}}
\end{aligned}
$$

其中 $\frac{\partial{p_5}}{\partial{w_{11}}}$、$\frac{\partial{p_6}}{\partial{w_{11}}}$、$\frac{\partial{p_{12}}}{\partial{w_{11}}}$ 和 $\frac{\partial{p_{13}}}{\partial{w_{11}}}$ 计算方法一模一样：

$$
\begin{aligned}
\frac{\partial{p_5}}{\partial{w_{11}}} & = \frac{\partial\sigma(p_3)}{\partial{w_{11}}} = \sigma(p_3)(1-\sigma(p_3)) \frac{\partial{p_3}}{\partial{w_{11}}} \\
& = \sigma(1.8042) (1-\sigma(1.8042)) \frac{\partial{p_3}}{\partial{w_{11}}} \\
& = 0.8587 (1-0.8587) \frac{\partial{p_3}}{\partial{w_{11}}}
\end{aligned}
$$

注：

$\frac{d\sigma(x)}{dx} = \sigma(x)(1-\sigma(x))$；这里$p_3$是关于$w_{11}$的函数，所以按链式法则传递。

$p_3$是样本1的$t_1$（见第 5.5 节），值为：$1.8042$

$$
\begin{aligned}
\frac{\partial{p_6}}{\partial{w_{11}}} & = \frac{\partial\sigma(p_4)}{\partial{w_{11}}} = \sigma(p_4)(1-\sigma(p_4)) \frac{\partial{p_4}}{\partial{w_{11}}} \\
& = \sigma(2.2108) (1-\sigma(2.2108)) \frac{\partial{p_4}}{\partial{w_{11}}} \\
& = 0.9012 (1-0.9012) \frac{\partial{p_4}}{\partial{w_{11}}}
\end{aligned}
$$

注：

$\frac{d\sigma(x)}{dx} = \sigma(x)(1-\sigma(x))$；这里$p_4$是关于$w_{11}$的函数，所以按链式法则传递。

$p_4$是样本1的$t_2$（见第 5.5 节），值为：$2.2108$

$$
\begin{aligned}
\frac{\partial{p_{12}}}{\partial{w_{11}}} & = \frac{\partial\sigma(p_{10})}{\partial{w_{11}}} = \sigma(p_{10})(1-\sigma(p_{10})) \frac{\partial{p_{10}}}{\partial{w_{11}}} \\
& = \sigma(1.5302) (1-\sigma(1.5302)) \frac{\partial{p_{10}}}{\partial{w_{11}}} \\
& = 0.8220 (1-0.8220) \frac{\partial{p_{10}}}{\partial{w_{11}}}
\end{aligned}
$$

注：

$\frac{d\sigma(x)}{dx} = \sigma(x)(1-\sigma(x))$；这里$p_{10}$是关于$w_{11}$的函数，所以按链式法则传递。

$p_{10}$是样本2的$t_1$（见第 5.5 节），值为：$1.5302$

$$
\begin{aligned}
\frac{\partial{p_{13}}}{\partial{w_{11}}} & = \frac{\partial\sigma(p_{11})}{\partial{w_{11}}} = \sigma(p_{11})(1-\sigma(p_{11})) \frac{\partial{p_{11}}}{\partial{w_{11}}} \\
& = \sigma(1.9265) (1-\sigma(1.9265)) \frac{\partial{p_{11}}}{\partial{w_{11}}} \\
& = 0.8729 (1-0.8729) \frac{\partial{p_{11}}}{\partial{w_{11}}}
\end{aligned}
$$

注：

$\frac{d\sigma(x)}{dx} = \sigma(x)(1-\sigma(x))$；这里$p_{11}$是关于$w_{11}$的函数，所以按链式法则传导。

$p_{11}$是样本2的$t_2$（见第 5.5 节），值为：$1.9265$

代入原式，

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = 0.0217 \frac{\partial{p_5}}{\partial{w_{11}}} + 0.0290 \frac{\partial{p_6}}{\partial{w_{11}}} + 0.3549 \frac{\partial{p_{12}}}{\partial{w_{11}}} + 0.4732 \frac{\partial{p_{13}}}{\partial{w_{11}}} \\
& = 0.0217 \cdot 0.8587 (1-0.8587) \frac{\partial{p_3}}{\partial{w_{11}}} + 0.0290 \cdot 0.9012 (1-0.9012) \frac{\partial{p_4}}{\partial{w_{11}}} + 0.3549 \cdot 0.8220 (1-0.8220) \frac{\partial{p_{10}}}{\partial{w_{11}}} + 0.4732 \cdot 0.8729 (1-0.8729) \frac{\partial{p_{11}}}{\partial{w_{11}}} \\
& = 0.00263 \frac{\partial{p_3}}{\partial{w_{11}}} + 0.00258 \frac{\partial{p_4}}{\partial{w_{11}}} + 0.05193 \frac{\partial{p_{10}}}{\partial{w_{11}}} + 0.05250 \frac{\partial{p_{11}}}{\partial{w_{11}}} \\
\end{aligned}
$$

其中，$\frac{\partial{p_3}}{\partial{w_{11}}}$、$\frac{\partial{p_4}}{\partial{w_{11}}}$、$\frac{\partial{p_{10}}}{\partial{w_{11}}}$ 和 $\frac{\partial{p_{11}}}{\partial{w_{11}}}$ 计算方法也一样：

$$
\begin{aligned}
\frac{\partial{p_3}}{\partial{w_{11}}} & = \frac{\partial{(u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.7 p_2 + u_{12}h_2 + u_{13}h_3 + d_1)}}{\partial{w_{11}}} \\
& = 0.7 \frac{\partial{p_2}}{\partial{w_{11}}}
\end{aligned}
$$

注：由前文“图6:DAG”可知，

$h_2$和$h_3$和$w_{11}$无关，所以忽略；

$p_2$是样本1的$h_1$（见第 5.5 节），替换进来。它是关于$w_{11}$的函数，按链式法则传导。

$$
\begin{aligned}
\frac{\partial{p_4}}{\partial{w_{11}}} & = \frac{\partial{(u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.5 p_2 + u_{22}h_2 + u_{23}h_3 + d_2)}}{\partial{w_{11}}} \\
& = 0.5 \frac{\partial{p_2}}{\partial{w_{11}}}
\end{aligned}
$$

注：由前文“图6:DAG”可知，

$h_2$和$h_3$和$w_{11}$无关，所以忽略；

$p_2$是样本1的$h_1$（见第 5.5 节），替换进来。它是关于$w_{11}$的函数，按链式法则传导。

$$
\begin{aligned}
\frac{\partial{p_{10}}}{\partial{w_{11}}} & = \frac{\partial{(u_{11}h_1 + u_{12}h_2 + u_{13}h_3 + d_1)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.7 p_9 + u_{12}h_2 + u_{13}h_3 + d_1)}}{\partial{w_{11}}} \\
& = 0.7 \frac{\partial{p_9}}{\partial{w_{11}}}
\end{aligned}
$$

注：由前文“图6:DAG”可知，

$h_2$和$h_3$和$w_{11}$无关，所以忽略；

$p_9$是样本2的$h_1$（见第 5.5 节），替换进来。它是关于$w_{11}$的函数，按链式法则传导。

$$
\begin{aligned}
\frac{\partial{p_{11}}}{\partial{w_{11}}} & = \frac{\partial{(u_{21}h_1 + u_{22}h_2 + u_{23}h_3 + d_2)}}{\partial{w_{11}}} \\
& = \frac{\partial{(0.5 p_9 + u_{22}h_2 + u_{23}h_3 + d_2)}}{\partial{w_{11}}} \\
& = 0.5 \frac{\partial{p_9}}{\partial{w_{11}}}
\end{aligned}
$$

注：由前文“图6:DAG”可知，

$h_2$和$h_3$和$w_{11}$无关，所以忽略；

$p_9$是样本2的$h_1$（见第 5.5 节），替换进来。它是关于$w_{11}$的函数，按链式法则传导。

全部代入原式，

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = 0.00263 \frac{\partial{p_3}}{\partial{w_{11}}} + 0.00258 \frac{\partial{p_4}}{\partial{w_{11}}} + 0.05193 \frac{\partial{p_{10}}}{\partial{w_{11}}} + 0.05250 \frac{\partial{p_{11}}}{\partial{w_{11}}} \\
& = 0.00263 \cdot 0.7 \frac{\partial{p_2}}{\partial{w_{11}}} + 0.00258 \cdot 0.5 \frac{\partial{p_2}}{\partial{w_{11}}} + 0.05193 \cdot 0.7 \frac{\partial{p_9}}{\partial{w_{11}}} + 0.05250 \cdot 0.5 \frac{\partial{p_9}}{\partial{w_{11}}} \\
& = 0.00313 \frac{\partial{p_2}}{\partial{w_{11}}} + 0.06260 \frac{\partial{p_9}}{\partial{w_{11}}}
\end{aligned}
$$

只剩 $\frac{\partial{p_2}}{\partial{w_{11}}}$ 和 $\frac{\partial{p_9}}{\partial{w_{11}}}$ 了。看前文“图6:DAG”可知，$w_{11}$ 是沿着 $p_1 \to p_2$ 和 $p_8 \to p_9$ 两条路前向传播，所以，可以判断我们手动 backward 路径上没错。

$$
\begin{aligned}
\frac{\partial{p_2}}{\partial{w_{11}}} & = \frac{\partial{\sigma(p_1)}}{\partial{w_{11}}} \\
& = \sigma(p_1)(1-\sigma(p_1)) \frac{\partial{p_1}}{\partial{w_{11}}} \\
& = \sigma(2.3)(1-\sigma(2.3)) \frac{\partial{p_1}}{\partial{w_{11}}} \\
& = 0.9089 (1-0.9089) \frac{\partial{p_1}}{\partial{w_{11}}}
\end{aligned}
$$

注：$p_1$是样本1的$z_1$，值为：$2.3$

$$
\begin{aligned}
\frac{\partial{p_9}}{\partial{w_{11}}} & = \frac{\partial{\sigma(p_8)}}{\partial{w_{11}}} \\
& = \sigma(p_8)(1-\sigma(p_8)) \frac{\partial{p_8}}{\partial{w_{11}}} \\
& = \sigma(1.07)(1-\sigma(1.07)) \frac{\partial{p_8}}{\partial{w_{11}}} \\
& = 0.7446 (1-0.7446) \frac{\partial{p_8}}{\partial{w_{11}}}
\end{aligned}
$$

注：$p_8$是样本2的$z_1$，值为：$1.07$

代入原式，

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = 0.00313 \frac{\partial{p_2}}{\partial{w_{11}}} + 0.06260 \frac{\partial{p_9}}{\partial{w_{11}}} \\
& = 0.00313 \cdot 0.9089 (1-0.9089) \frac{\partial{p_1}}{\partial{w_{11}}} + 0.06260 \cdot 0.7446 (1-0.7446) \frac{\partial{p_8}}{\partial{w_{11}}} \\
& = 0.00026 \frac{\partial{p_1}}{\partial{w_{11}}} + 0.01190 \frac{\partial{p_8}}{\partial{w_{11}}}
\end{aligned}
$$

最后，

$$
\begin{aligned}
\frac{\partial{p_1}}{\partial{w_{11}}} &= \frac{\partial{(w_{11}x_1 + w_{12}x_2 + b_1)}}{\partial{w_{11}}} = \text{样本1的}x_1 = 3.0
\end{aligned}
$$

注：$p_1$是样本1的$z_1$，表达式为：$w_{11}x_1 + w_{12}x_2 + b_1$

$$
\begin{aligned}
\frac{\partial{p_8}}{\partial{w_{11}}} &= \frac{\partial{(w_{11}x_1 + w_{12}x_2 + b_1)}}{\partial{w_{11}}} = \text{样本2的}x_1 = 0.5
\end{aligned}
$$

注：$p_8$是样本2的$z_1$，表达式为：$w_{11}x_1 + w_{12}x_2 + b_1$

所以，

$$
\begin{aligned}
\frac{\partial{L}}{\partial{w_{11}}} & = 0.00026 \frac{\partial{p_1}}{\partial{w_{11}}} + 0.01190 \frac{\partial{p_8}}{\partial{w_{11}}} \\
& = 0.00026 \cdot 3.0 + 0.01190 \cdot 0.5 \\
& = 0.00673
\end{aligned}
$$

机器视角 (5.7.2)

机器不生成 $p_i(w_{11})$ 这种符号式：它持有的是图6 这张共享 DAG 以及 forward 产出的数值 tensor。从 $L$ 出发按反向拓扑序走，每个节点只套用局部规则——发给某槽的梯度 $=$ 流入梯度 $\times$ 该槽的局部导数：

add tensor 原样复印；
mul tensor 乘另一槽（平方节点也适用，只是两份都贡献给输入tensor）；
sigmoid 乘以输出×(1−输出)；

下面只追踪与 $w_{11}$ 有关的两条链；实际上机器走一遍图，20 个参数的 .grad 同时全部得到，其它参数同理。

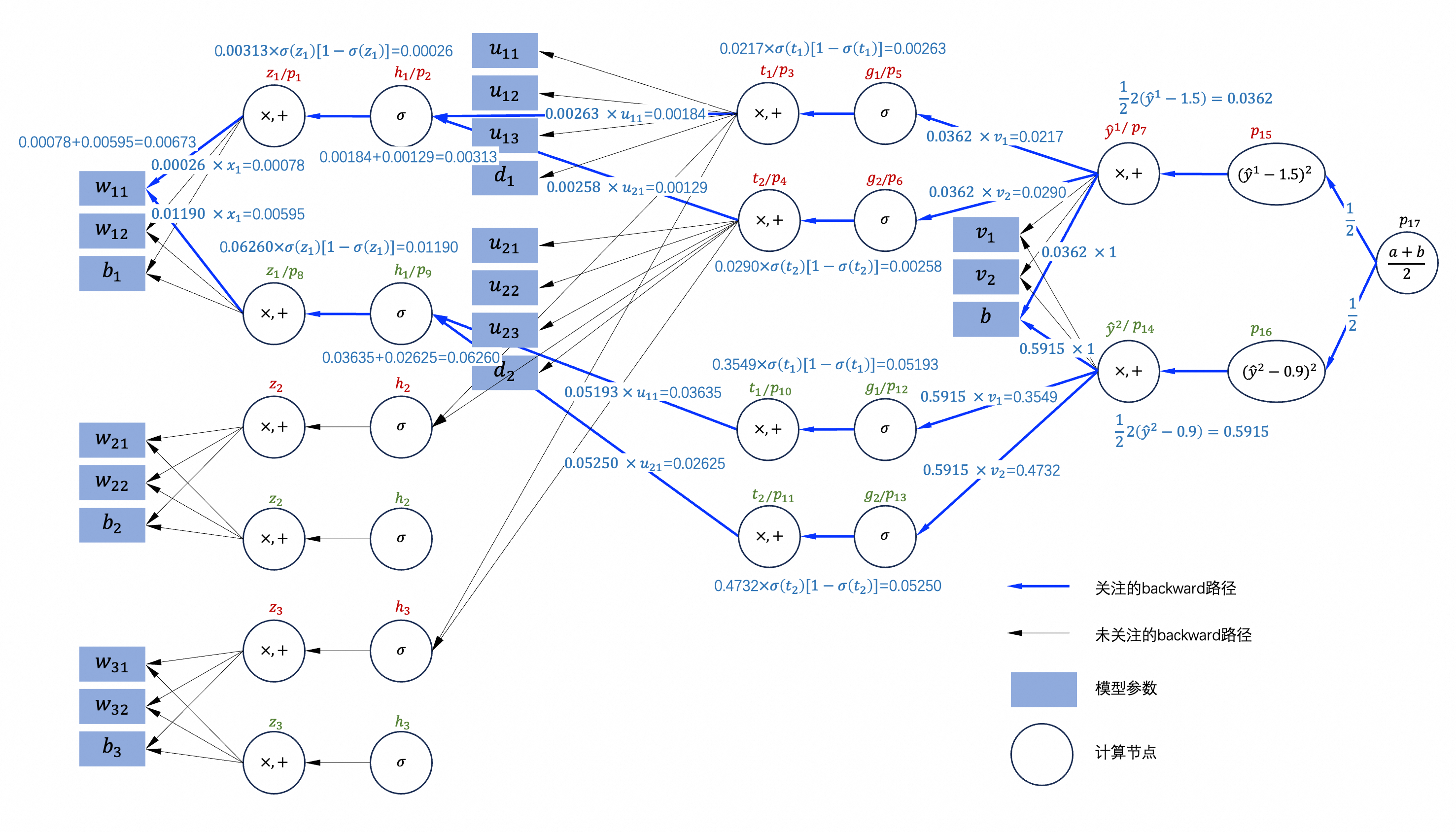

图7:DAG-network-backward

公共起点（损失层）：

$p_{17}=\frac{1}{2}(p_{15}+p_{16})$：流入梯度 1，乘以 $\frac{1}{2}$ 后复印两份，发给 $p_{15}$、$p_{16}$ 各 0.5，即
- grad($p_{15}$) = $0.5$
- grad($p_{16}$) = $0.5$
$p_{15}=(p_7-1.5)^2$（平方节点）：$0.5 \times 2 \times (1.5362-1.5) = 0.0362$，即 grad($p_7$) = $0.0362$（其中 $0.5$ 是grad($p_{15}$)）；
$p_{16}=(p_{14}-0.9)^2$：$0.5 \times 2 \times (1.4915-0.9) = 0.5915$，即 grad($p_{14}$) = $0.5915$（其中 $0.5$ 是grad($p_{16}$)）；

这两个数正是第 5.7.1 节开头人脑提前代入后得到的系数 $0.0362$ 与 $0.5915$。区别在于：人脑靠”符号展开+代入”得到它们；机器靠走到这里得到，且全程不知道 $w_{11}$ 的存在。

样本1 链（$p_7 \to w_{11}$）：

$p_7 = v_1g_1+v_2g_2+b$：grad($p_7$) = $0.0362$；mul 发给 $g_1$（即$p_5$）$0.0362 \times 0.6 = 0.0217$，发给 $g_2$（即$p_6$）$0.0362 \times 0.8 = 0.0290$；add 发给 $b$ 一份 $0.0362$，即：
- grad($p_5$) = $0.0217$
- grad($p_6$) = $0.0290$
- grad($b$) 第一笔 $0.0362$
sigmoid 节点：
- $p_5 \to p_3$：$0.0217 \times 0.8587 \times 0.1413 = 0.00263$，即grad($p_3$) = $0.00263$；
- $p_6 \to p_4$：$0.0290 \times 0.9012 \times 0.0988 = 0.00258$，即grad($p_4$) = $0.00258$；
第二层 mul：
- $p_3 \to h_1$（即$p_2$）：$0.00263 \times u_{11} = 0.00263 \times 0.7 = 0.00184$
- $p_4 \to h_1$（即$p_2$）：$0.00258 \times u_{21} = 0.00258 \times 0.5 = 0.00129$
分叉 tensor $h_1$（即$p_2$，同时喂给 $t_1,t_2$）：$0.00184 + 0.00129 = 0.00313$，即 grad($p_2$) = $0.00313$；
sigmoid 节点：$0.00313 \times 0.9089 \times 0.0911 = 0.00026$，即 grad($p_1$) = $0.00026$；
mul($w_{11}$, $x_1$)：$0.00026 \times 3.0 = \mathbf{0.00078}$，即 grad($w_{11}$)的第一笔是$0.00078$；

样本2 链（$p_{14} \to w_{11}$）：

$p_{14} = v_1g_1+v_2g_2+b$：发给 $p_{12}$ $0.5915 \times 0.6 = 0.3549$，发给 $p_{13}$ $0.5915 \times 0.8 = 0.4732$；发给 $b$ 的一份 $0.5915$ 与样本1 的 $0.0362$ 在 $b$ 处累加得 $0.6277$，即：
- grad($p_{12}$) = $0.3549$
- grad($p_{13}$) = $0.4732$
- grad($b$) 第二笔 $0.5915$，前面第一笔是 $0.0362$；累加 grad($b$) = $0.6277$；
sigmoid 节点：
- $p_{12} \to p_{10}$：$0.3549 \times 0.8220 \times 0.1780 = 0.05193$，即grad($p_{10}$) = $0.05193$；
- $p_{13} \to p_{11}$：$0.4732 \times 0.8729 \times 0.1271 = 0.05250$，即grad($p_{11}$) = $0.05250$；
第二层 mul：
- $p_{10} \to h_1$（即$p_9$）：$0.05193 \times 0.7 = 0.03635$；
- $p_{11} \to h_1$（即$p_9$）：$0.05250 \times 0.5 = 0.02625$；
分叉 tensor $h_1$（即$p_9$）：$0.03635 + 0.02625 = 0.06260$，即 grad($p_9$) = $0.06260$；
sigmoid 节点：$0.06260 \times 0.7446 \times 0.2554 = 0.01190$，即 grad($p_8$) = $0.01190$；
mul($w_{11}$, $x_1$)：$0.0119 \times 0.5 = \mathbf{0.00595}$，即 grad($w_{11}$)的第二笔是$0.00595$；

**分叉 tensor $w_{11}$**（两个样本共享）：

$$
0.00078 + 0.00595 = 0.00673
$$

与 5.7.1 节的终点一致。

两个视角的对比：

人脑视角对每个参数展开一条符号式（本节只展开 $w_{11}$，其余 19 个要同样展开）；机器视角沿共享 DAG 反向走一遍，20 个参数的 .grad 同时得到——工作量不随参数个数线性增长。这是自动求导与手算求导的本质差别。
人脑视角提前代入、折叠常数（$1.1679$ 成为字面量）；机器始终把 $1.1679$ 保持为带 grad_fn 的 tensor：算 $u_{12}$ 等参数的梯度时，backward 经过该节点继续往上游传。同一张图被所有参数复用——这正是第 5.7.1 节那段”插话”的机器侧解释。
每条红箭头上的数都是”流入梯度 $\times$ 局部系数”，节点只用局部信息（自己的 op + forward 存下的值）——与图2、图4 的红箭头同一形态。

与 PyTorch 对账：

import torch
P = dict(w11=.3, w12=.6, b1=.2, w21=.4, w22=.7, b2=.5, w31=.8, w32=.1, b3=.9,
         u11=.7, u12=.2, u13=.8, d1=.2, u21=.5, u22=.4, u23=.9, d2=.5,
         v1=.6, v2=.8, b=.3)
T = {k: torch.tensor(v, requires_grad=True) for k, v in P.items()}
L = 0.0
hs = []
for x1, x2, y in [(3.0, 2.0, 1.5), (0.5, 1.2, 0.9)]:
    h1 = torch.sigmoid(T['w11']*x1 + T['w12']*x2 + T['b1'])
    h2 = torch.sigmoid(T['w21']*x1 + T['w22']*x2 + T['b2'])
    h3 = torch.sigmoid(T['w31']*x1 + T['w32']*x2 + T['b3'])
    g1 = torch.sigmoid(T['u11']*h1 + T['u12']*h2 + T['u13']*h3 + T['d1'])
    g2 = torch.sigmoid(T['u21']*h1 + T['u22']*h2 + T['u23']*h3 + T['d2'])
    L = L + 0.5*(T['v1']*g1 + T['v2']*g2 + T['b'] - y)**2
    hs.append(h1)
for t in hs: t.retain_grad()   # 保留中间 tensor 的梯度以便观察
L.backward()
print("%.6f" % T['w11'].grad.item())  # 0.006731 = 0.00078 + 0.00595, 与第 5.7.1 节一致
print("%.6f" % hs[0].grad.item())     # 0.003131 = 0.00184 + 0.00129 (分叉 tensor h_1, 样本1)
print("%.6f" % T['b'].grad.item())    # 0.627673 = 0.0362 + 0.5915 (两样本在 b 处累加)

小结 (6)

全文一条主线：forward 边算边建图，backward 沿图反向走，逐节点累乘局部导数、在分叉点累加。核心结论五条：

计算图是地基（第1节和第3.1节）：每个 tensor 的 .grad_fn 记录来历，backward 沿它反向走；requires_grad=False 的 tensor 是梯度流的死胡同；
链式法则被拆成局部规则（第2节和第3.2节）：发给某槽的梯度 $=$ 流入梯度 $\times$ 该槽的局部导数，节点只知局部，不关心全局有哪些参数。局部导数：
- add：恒为 1（原样复印流入梯度）
- mul：另一槽的值（一槽是另一槽的系数，因此局部导数是另一槽的值）
- sigmoid：$\sigma$的输出 $\times$ (1 - $\sigma$的输出)
分叉点累加（第3.2节规则3）：tensor 被多处使用时，各入边贡献相加，累加值就是 $\frac{\partial y}{\partial t}$；多样本在共享参数处汇合（第5.7.2节 $w_{11}$ 的 $0.00078+0.00595$）就是它（中间 tensor 节点也是一样，分叉处累加）；
最小信息原则（第3.2节和4.2节）：forward 只存 backward 必需的最小集合
- add 什么都不存，局部导数恒为 1
- mul：存两个因子，即乘法的两槽，因为一槽的局部导数是另一槽
- sigmoid：存$\sigma$的输出，因为导数是 $\sigma$的输出 $\times$ (1 - $\sigma$的输出)
叶子与 zero_grad：叶子的累加是 +=，所以反复 backward 之前要先 zero_grad()；

Yuanguo's Blog

机器学习-PyTorch自动求导

计算图 (1)

链式法则 (2)

例1 (3)

forward：边算边建图 (3.1)

backward：沿图反向发梯度 (3.2)

用 PyTorch 对账 (3.3)

例2 (4)

前向计算 (4.1)

backward (4.2)

与 PyTorch 对账 (4.3)

例3 (5)

网络结构 (5.1)

参数定义 (5.2)

模型函数 (5.3)

损失函数 (5.4)

前向计算（forward pass）(5.5)

样本1 (5.5.1)

样本2 (5.5.2)

损失 (5.5.3)

计算图 (5.6)

人脑视角 (5.6.1)

机器视角 (5.6.2)

反向传播（backward）(5.7)

人脑视角 (5.7.1)

机器视角 (5.7.2)

小结 (6)
